一、YK43F不銹鋼氣體減壓閥技術規范適用范圍
閥門類型與應用場景：GB/T 12244 - 2006 標準適用于工業管道系統中使用的減壓閥，包括蒸汽、水、空氣等介質的減壓。這些減壓閥在化工、供熱、供水等眾多工業領域廣泛應用，能夠?qū)⑷肟谔幍母邏航橘|(zhì)降低到規定的出口壓力，以滿足下游設備或系統的壓力要求。
參數范圍：標準涵蓋了不同公稱壓力和公稱尺寸范圍的減壓閥，但具體的壓力和尺寸范圍可能因減壓閥的類型和結構而有所不同。一般來說，適用于各種常見的工業壓力和管道尺寸。隨著工業的不斷發展，氣體在各種領域中得到廣泛應用。而在氣體輸送和使用過程中，壓力調節是非常關鍵的一個環節。不銹鋼減壓閥作為一種先進的壓力調節裝置，在氣體管道上得到了廣泛應用本。文將闡述不銹鋼減壓閥的工作原理、特點、選用和安裝等方面，為你提供更全面的了解。

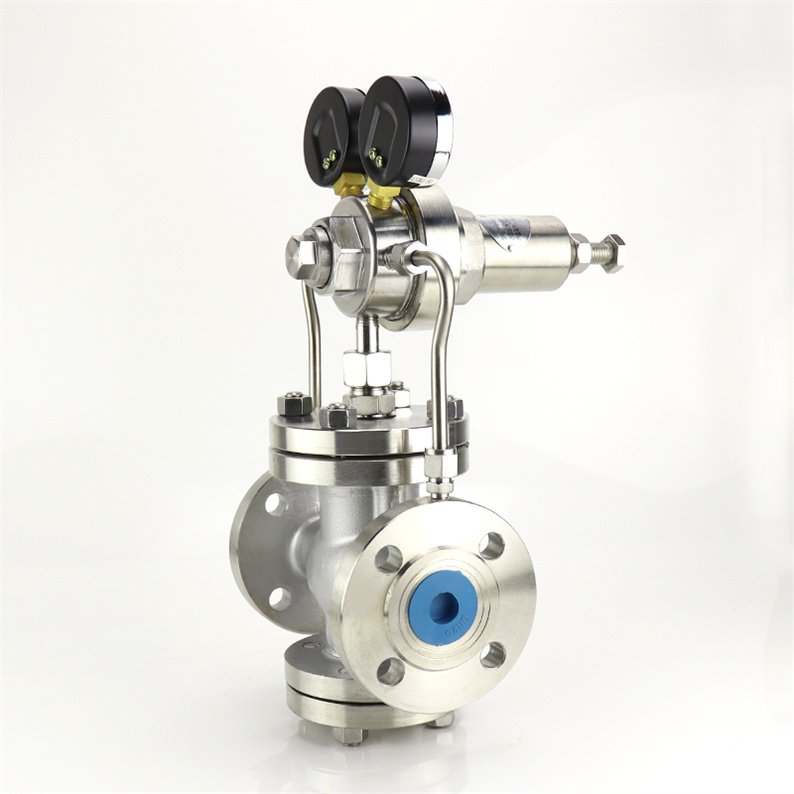

YK43F不銹鋼減壓閥組成：空氣減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。一、不銹鋼減壓閥的工作原理不銹鋼減壓閥是一種先導式活塞式減壓閥，主要通過導閥控制活塞行程，從而改變閥后壓力。當閥后壓力升高時，導閥內的膜片會上移，導致下腔室的壓力上升，活塞向下運動，使閥門開啟，氣體流量增加，壓力降低；反之，當閥后壓力降低時，導閥內膜片會下移，使下腔室壓力降低，活塞向上運動，閥門關閉，氣體流量減少，壓力升高。因此，通過不銹鋼減壓閥可以實現對氣體管道的壓力進行調節和控制
二、YK43F不銹鋼氣體減壓閥技術規范引用標準
引用了如 GB/T 1047（管道元件 DN（公稱尺寸）的定義和選用）、GB/T 1048（管道元件 PN（公稱壓力）的定義和選用）、GB/T 12220（工業閥門 標志）等一系列標準。這些引用標準為減壓閥在尺寸規格、壓力等級標識、標志等多個方面提供了基礎依據，保證了本標準與其他相關標準的一致性和協調性。本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。
三、YK43F不銹鋼氣體減壓閥技術規范術語和定義
對減壓閥相關的關鍵術語進行了明確的定義，如 “減壓閥"（通過調節機構將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門）、“減壓比"（減壓閥進口壓力與出口壓力之比）等。這些準確的術語定義有助于在行業內統一交流語言，避免因概念模糊而產生誤解，確保標準的有效執行。
四、YK43F不銹鋼氣體減壓閥技術規范
結構形式
閥體結構：閥體通常為鑄造或鍛造結構，其內部設計有進口、出口和減壓元件的安裝空間。閥體的形狀和結構要能夠承受進口壓力和減壓過程中產生的壓力差，并且保證介質在閥體內的流動路徑合理，減少壓力損失。常見的有直通式和角式等結構形式。
減壓元件與調節機構：減壓元件是減壓閥的核心部件，如活塞、膜片等，通過改變介質的流通面積或流速來實現減壓功能。調節機構與減壓元件相連，用于根據需要調整出口壓力。調節機構可以是手動、氣動或電動的，其精度和可靠性對減壓閥的性能至關重要。
導閥結構（如果有）：部分減壓閥還配備有導閥，導閥可以預先控制主閥的開啟和關閉，提高減壓閥的響應速度和調節精度，特別是在流量變化較大的情況下。
不銹鋼減壓閥的選用
在選擇和使用不銹鋼減壓閥時，需要考慮以下因素：
1.使用介質：在選用不銹鋼減壓閥時需要考慮其使用介質。對于腐蝕性較強的氣體（如酸、堿等），需要選用耐腐蝕的不銹鋼材料制造減壓閥。
2.流量和壓力調節范圍：不同規格的不銹鋼減壓閥適用于不同的流量和壓力調節范圍。在選用減壓閥時需要明確其流量和壓力調節范圍，以確保其能夠滿足實際需要。
3.連接方式：不銹鋼減壓閥的連接方式有螺紋連接、法蘭連接和焊接等。根據不同的管道直徑和材質要求，需要選用合適的連接方式。
4.安全措施：在選用不銹鋼減壓閥時需要考慮到安全問題為。了防止意外情況的發生，需要設置相應的安全措施，如安全放散閥、超壓報警器等。
五、YK43F不銹鋼氣體減壓閥技術規范技術要求
壓力 - 溫度等級：規定了不同公稱壓力對應的溫度范圍。由于溫度會影響減壓閥的材料性能和密封性能等，所以在合適的溫度范圍內，減壓閥才能正常工作，確保其出口壓力的穩定。對于不同的介質，這個溫度范圍可能會有所調整。
材料要求：
（1）閥體材料可根據介質的腐蝕性、壓力和溫度等因素選擇，如碳鋼、合金鋼、不銹鋼等。減壓元件和密封材料的選擇要考慮其在壓力、溫度和介質環境下的耐受性，以保證良好的減壓效果和密封性能。例如，密封材料可能需要具備良好的彈性和耐腐蝕性，以防止泄漏。
（2）材料的化學成分和力學性能都應符合相應的國家標準或行業標準。
尺寸與公差：明確了減壓閥的公稱尺寸、結構長度、法蘭尺寸等尺寸參數。這些尺寸的標準化有助于減壓閥在不同管道系統中的互換性。并且規定了各部件的尺寸公差范圍，以確保減壓閥的制造精度，保證閥門的質量和性能穩定性。
六、YK43F不銹鋼氣體減壓閥技術規范性能要求：
減壓性能要求：減壓閥應能夠在規定的進口壓力變化范圍內，將出口壓力穩定在設定值的一定公差范圍內。例如，在進口壓力有一定波動的情況下，出口壓力的波動不應超過規定的允許偏差，這對于保證下游設備的正常運行至關重要。
流量特性要求：在不同的進口壓力和流量條件下，減壓閥的流量 - 壓力特性應符合標準規定。即隨著流量的增加或減少，出口壓力的變化應在合理范圍內，并且要保證在額定流量范圍內，減壓閥不會出現阻塞或失控等現象。
密封性能要求：在正常工作壓力下，減壓閥應保持良好的密封性能，防止介質泄漏。對于不同類型的密封（如金屬密封和非金屬密封），標準規定了相應的泄漏量允許值，通過嚴格的密封試驗來檢驗。
減壓閥的特點
1.結構簡單緊湊：不銹鋼減壓閥的結構較為簡單緊湊，主要由閥體、活塞、彈簧和導閥等部件組成，易于加工和維修。
2.調節性能好：不銹鋼減壓閥的調節性能較好，可以實現對氣體管道的壓力進行精確調節，確保氣體在使用過程中壓力穩定。
3.安全可靠性高：不銹鋼減壓閥的安全可靠性較高。在正常情況下，減壓閥內的活塞處于密封狀態，只有當下游壓力變化時才會進行調節。此外，減壓閥內部設置有安全放散閥，當下游壓力超過一定值時會自動排放氣體，保證管道安全。
4.使用壽命長：由于不銹鋼減壓閥采用不銹鋼材質制造，因此具有較長的使用壽命。同時，在正常使用條件下，不銹鋼減壓閥的活塞環和彈簧等部件不易損壞，可以長期保持良好工作狀態。
5.流量大調節范圍廣：不銹鋼減壓閥適用于大流量、范圍較廣的氣體管道。根據不同的需求，可以選擇不同規格的不銹鋼減壓閥，以滿足不同管道的要求。
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 壓力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| 其他標準 | 其他非標定制 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB |
| 閥座閥盤 | 2Cr13 |
| 缸套 | 2Cr13/銅合金 |
| 活塞 | 合金鑄鐵 |
| 導閥座導閥桿 | 2Cr13 |
| 主閥彈簧 | 1Cr18Ni9Ti |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si12Mn |
| 公稱通徑 DN | 外形尺寸 | |||
| L | H | h | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 300 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 550 | 475 | 240 |
| 250 | 650 | 525 | 290 | |
| 300 | 800 | 580 | 335 | |
| 350 | 850 | 620 | 375 | |
| 400 | 900 | 660 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 750 | 465 | |
| 公稱通徑 DN | 外形尺寸 | |||
| L | H | h | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 305 | 105 |
| 20 | 180 | 200 | 340 | 105 |
| 25 | 200 | 220 | 340 | 120 |
| 32 | 220 | 230 | 340 | 120 |
| 40 | 240 | 240 | 355 | 135 |
| 50 | 270 | 300 | 355 | 135 |
| 65 | 300 | 340 | 360 | 140 |
| 80 | 330 | 360 | 395 | 170 |
| 100 | 380 | 400 | 185 | |
| 125 | 450 | 415 | 215 | |
| 150 | 500 | 430 | 225 | |
| 200 | 550 | 495 | 260 | |
| 250 | 650 | 545 | 310 | |
| 300 | 800 | 600 | 355 | |
| 350 | 850 | 640 | 395 | |
| 400 | 900 | 690 | 435 | |
| 500 | 950 | 780 | 495 | |
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
七、YK43F不銹鋼氣體減壓閥技術規范試驗方法
壓力特性試驗：通過改變進口壓力，在不同的進口壓力下測量出口壓力，記錄并分析出口壓力的變化情況，以驗證減壓閥的減壓性能是否符合標準要求。試驗過程中要注意控制流量等其他因素的穩定。
流量特性試驗：在固定進口壓力的情況下，改變通過減壓閥的流量，測量相應的出口壓力，繪制流量 - 壓力特性曲線，檢查曲線是否符合標準規定的特性范圍。
密封試驗：在正常工作壓力和靜止?fàn)顟B(tài)下，采用適當?shù)姆椒ǎㄈ鐨馀莘ǖ龋z查減壓閥的密封性能，測量并記錄泄漏量，判斷是否符合標準要求。
八、YK43F不銹鋼氣體減壓閥技術規范檢驗規則
出廠檢驗：每臺減壓閥出廠前都要進行全面的檢驗，包括外觀檢查（檢查閥門表面是否有砂眼、裂紋等缺陷）、尺寸檢查（確保閥門尺寸符合標準要求）、壓力試驗（壓力特性試驗和密封試驗）等。只有檢驗合格的閥門才能出廠銷售。
型式檢驗：在新產品試制、老產品轉廠生產、產品結構或材料有重大改變等情況下，需要進行型式檢驗。型式檢驗項目涵蓋標準規定的所有技術要求和試驗項目，以全面評估產品的性能和質量是否符合標準要求。
九、YK43F不銹鋼氣體減壓閥技術規范標志、包裝、運輸和貯存
標志：減壓閥產品應在明顯位置標注公稱直徑、公稱壓力、進口和出口壓力范圍、材料代號、制造商名稱或商標等信息。這些標志有助于用戶在安裝、使用和維護過程中準確識別減壓閥的參數和特性，特別是壓力相關信息，對于正確使用減壓閥至關重要。
包裝、運輸和貯存：減壓閥應進行適當?shù)陌b，采用防震、防潮等包裝材料和方式，防止在運輸和貯存過程中受到損壞。在包裝上要標明產品名稱、規格、數量、重量、生產日期等信息。在貯存方面，要存放在干燥、通風、避免陽光直射的環境中，對于長期貯存的減壓閥，可能需要定期檢查其性能。
YK43F不銹鋼氣體減壓閥技術規范的安裝
在安裝不銹鋼減壓閥時需要注意以下幾點：
1.安裝位置：為了方便操作和維護，不銹鋼減壓閥通常安裝在氣體管道的側面或頂部。同時需要注意安裝位置便于觀察和維護操作。
2.安裝方向：在安裝不銹鋼減壓閥時需要注意其安裝方向。通常情況下，進口端在下方，出口端在上方。這樣可以保證氣體通過減壓閥時不會對內部部件造成損傷。
3.過濾器：為了防止雜質進入減壓閥內部，在減壓閥進口端需要安裝過濾器。這樣可以延長減壓閥的使用壽命，并避免雜質對內部部件造成損壞。
4.壓力表：為了方便觀察和操作控制氣體管道的壓力，在減壓閥出口端需要安裝壓力表。這樣可以實時監測氣體管道的壓力情況，并調整減壓閥的調節螺釘以達到需要的壓力值。
總之，不銹鋼減壓閥作為一種先進的壓力調節裝置在氣體管道上得到了廣泛應用。在選擇和使用不銹鋼減壓閥時需要考慮其使用介質、流量和壓力調節范圍、連接方式以及安全措施等多個方面因素的綜合影響。同時在進行安裝過程中需要注意以上提及的多個方面問題以確保其正常運轉和長期穩定使用。如有更多疑問或需求請隨時聯系我們獲取更全面更準確的信息。
