Q41F-20K日標法蘭球閥技術參數

Q41F-20K日標法蘭球閥技術參數

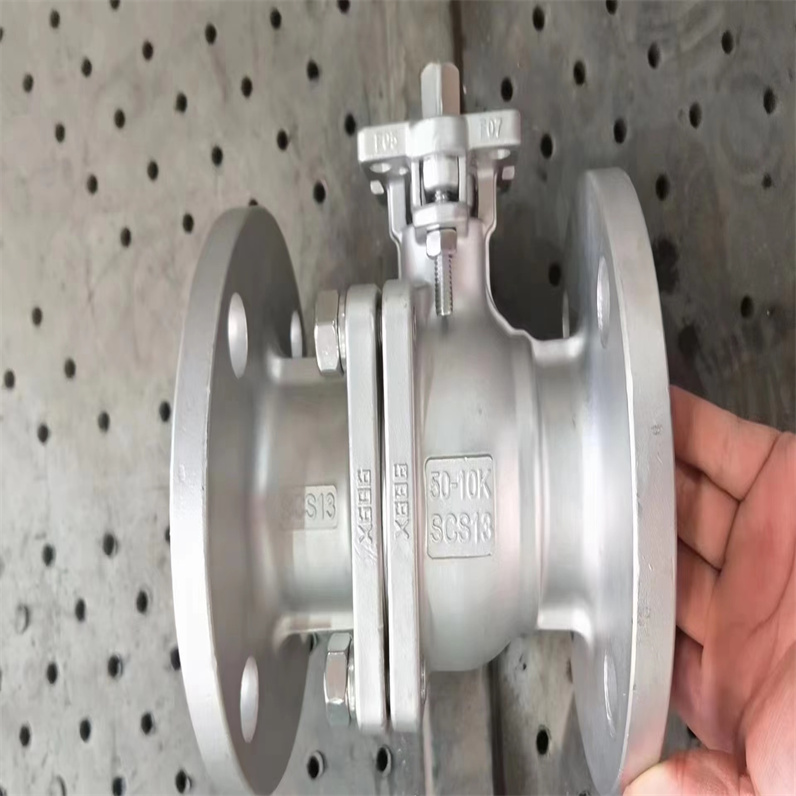

是一種結構緊湊、設計先進的閥門類型，廣泛應用于需要頻繁操作和維護的工業管道系統中，特別是在要求高密封性、長使用壽命以及便于安裝和維護的場合。以下是二片式高平臺球閥的描述：

日標球閥是指符合日本工業標準（JIS標準）的球閥產品，廣泛應用于石油、化工、天然氣、水處理、電力等工業領域。其設計結合了球閥的通用優勢與日本工業標準對材料、尺寸、性能的嚴格要求，具有結構緊湊、密封可靠、操作靈活等特點，尤其適合需要高精度控制或嚴苛工況的場合。Q41F日標法蘭球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。



Q41F-20K日標法蘭球閥技術參數產品標準

設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

Q41F-20K日標法蘭球閥技術參數工作原理

基本結構

進口日標球閥由閥體、球體、閥座、閥桿、驅動裝置（手動/電動/氣動）等組成。球體中心開有通孔，通過旋轉90°實現開關控制。

密封機制

軟密封：采用聚四氟乙烯（PTFE）、尼龍等材料，適用于低溫、低壓工況，密封性優異。

硬密封：球體與閥座采用金屬對金屬（如不銹鋼、硬質合金）接觸，耐高溫、高壓，適用于腐蝕性或磨損性介質。

操作方式

通過手柄、蝸輪箱、電動執行器或氣動執行器驅動閥桿旋轉，帶動球體開關。部分進口日標球閥支持雙向密封，可任意方向安裝。

制造工藝

材料選擇

閥體：常用碳鋼（如WCB）、不銹鋼（如SS304/316）、合金鋼等，滿足不同介質和溫度需求。

球體：整體鍛造或鑄造，表面經精密研磨處理，確保與閥座貼合度。

閥座：軟密封閥座采用注塑工藝，硬密封閥座需堆焊耐磨材料并精加工。

加工精度

球體與閥座的配合面粗糙度需達到Ra0.2μm以下，確保密封性能。

閥桿采用防吹出設計，防止介質壓力導致閥桿脫落。

檢測標準

符合JIS B2071（球閥通用規范）、JIS B2003（閥門壓力試驗）等標準，需通過殼體強度試驗、密封試驗、壽命測試等。

核心特點

高密封性

軟密封球閥可實現零泄漏，硬密封球閥耐磨損，適用于高壓氣體或液體。

快速啟閉

90°旋轉即可完成開關，操作時間短，減少介質停留時間。

耐腐蝕性

不銹鋼材質或特殊涂層（如鎳基合金）可抵抗酸堿、鹽霧等腐蝕環境。

低流阻

球體通孔與管道直徑一致，流道平滑，壓力損失小。

長壽命

硬密封球閥壽命可達50萬次以上，軟密封球閥壽命依材料而定（通常10萬次以上）。

規格參數

參數 范圍

公稱通徑（DN） DN15-DN1200（JIS標準）

公稱壓力（PN） PN16-PN420（或JIS 10K-63K）

適用溫度 -196℃至+550℃（依材料而定）

適用介質 氣體、液體、蒸汽、腐蝕性流體等

連接方式 法蘭連接（JIS B2220）、對焊連接等



Q41F-20K日標法蘭球閥技術參數結構特點

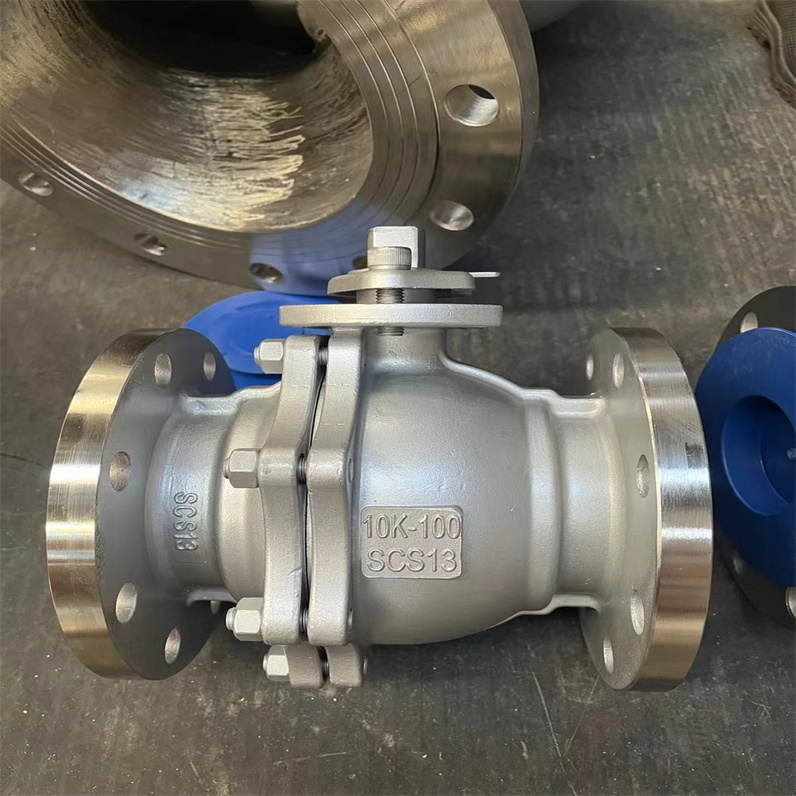

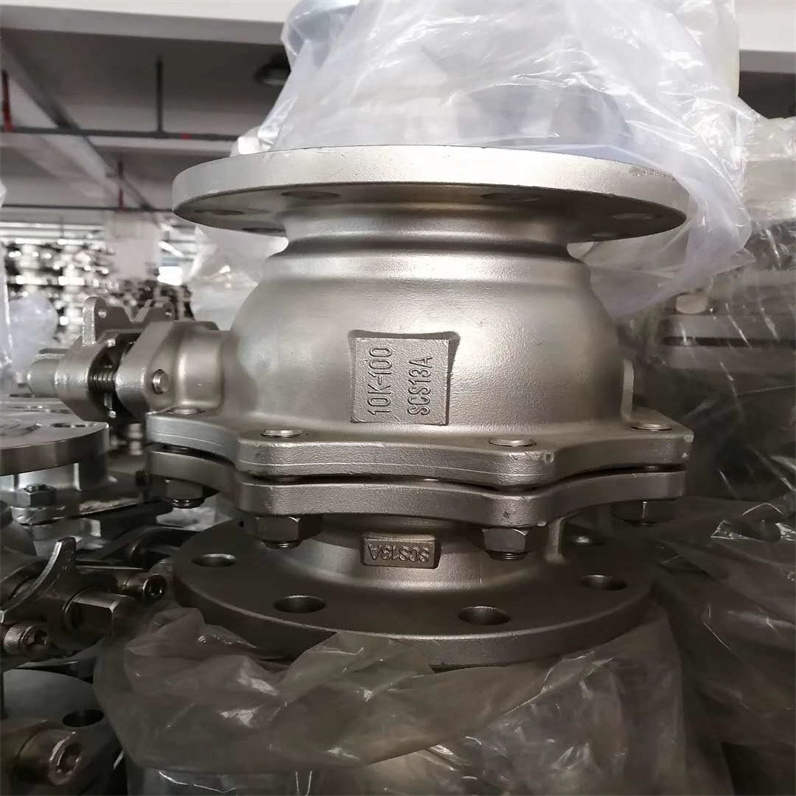

1. 二片式設計：閥門的閥體由兩個對半的閥體片組成，通過螺紋、法蘭或焊接等方式連接，便于現場的安裝和維修，尤其在空間受限的安裝環境中更為靈活。

2. 高平臺：與普通球閥相比，高平臺球閥的閥桿和手輪（或執行機構）安裝位置更高，提供了更大的操作空間，便于手動操作或安裝自動化執行機構，如電動、氣動執行器，適合于自動化控制需求。

3. 球體結構：內部球體通常由不銹鋼或其他耐腐蝕材料制成，球體表面經過精密研磨，確保與閥座之間有良好的密封性。球體旋轉90度即可實現閥門的全開或全關，操作簡便，且具有快速開啟關閉的特點。

4. 密封性能：閥座通常采用PTFE（聚四氟乙烯）或金屬密封面，提供雙向密封，即使在壓力波動的情況下也能有效防止介質泄漏。

Q41F-20K日標法蘭球閥技術參數應用領域

1. 石油化工：適用于輸送石油、天然氣、化工原料等介質，尤其是對密封性要求嚴格的工況。

2. 電力行業：在發電廠的蒸汽、水循環系統中，用于控制和隔離介質流動，確保系統的安全運行。

3. 食品醫藥：適用于對衛生標準有嚴格要求的液體輸送，如純凈水、藥液等，高平臺設計便于清潔和消毒。

4. 水處理：在給排水、污水處理系統中，控制水流，保證系統穩定運行。




5.

Q41F-20K日標法蘭球閥技術參數典型應用場景

石油化工

用于原油、天然氣輸送管道的開關控制，耐高壓、耐腐蝕。

水處理

調節污水處理廠中的水流，軟密封球閥防止介質泄漏。

電力行業

控制蒸汽管道的通斷，硬密封球閥耐高溫高壓。

制藥與食品

不銹鋼材質球閥符合衛生標準，用于液體輸送。

低溫領域LNG（液化天然氣）儲運系統中，采用低溫專用球閥（-196℃）。




Q41F-20K日標法蘭球閥技術參數試驗壓力


試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力	10K	2.4	1.5	1.5	0.5-0.7
	20K	5.8	4.0	4.0

主要零件材料

名稱	材料
閥體 閥蓋	A216WCB	A352 LCB	A217 WC6	A217 WC9	A217C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球體	A182 F6	A182 F304
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8



















Q41F-20K日標法蘭球閥技術參數外形結構圖



日標10K主要連接尺寸

型號	規格 (mm)		尺寸 (mm)
	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K	1/2″	15	108	95	70	52	12	4-Φ15	68	115
	3/4″	20	117	100	75	58	14	4-Φ15	75	130
	1″	25	127	125	90	70	14	4-Φ19	85	150
	11/4″	32	140	135	100	80	16	4-Φ19	96	190
	11/2″	40	165	140	105	85	16	4-Φ19	107	230
	2″	50	178	155	120	100	16	4-Φ19	118	240
	21/2″	65	190	175	140	120	18	4-Φ19	145	280
	3″	80	203	185	150	130	18	8-Φ19	160	310
	4″	100	229	210	175	155	18	8-Φ19	185	330
	5″	125	356	250	210	185	20	8-Φ23	230	600
	6″	150	394	280	240	215	22	8-Φ23	260	800
	8″	200	457	330	290	265	22	12-Φ23	310	1000
	10″	250	533	400	355	325	24	12-Φ25	350	1200

日標20K主要連接尺寸

型號	規格		尺寸 (mm)
	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K	1/2″	15	140	95	70	52	14	4-Φ15	72	115
	3/4″	20	152	100	75	58	16	4-Φ15	75	130
	1″	25	165	125	90	70	16	4-Φ19	85	150
	11/4″	32	178	135	100	80	18	4-Φ19	95	190
	11/2″	40	190	140	105	85	18	4-Φ19	110	230
	2″	50	216	155	120	100	22	8-Φ19	120	240
	21/2″	65	241	175	140	120	24	4-Φ19	150	280
	3″	80	283	200	160	135	26	8-Φ23	165	310
	4″	100	305	225	185	160	28	8-Φ23	190	330
	5″	125	381	270	225	195	30	8-Φ25	240	600
	6″	150	403	305	260	230	32	12-Φ25	270	800
	8″	200	502	350	305	275	34	12-Φ25	315	1000
	10″	250	568	430	380	345	34	12-Φ27	380	1200






















































Q41F-20K日標法蘭球閥技術參數安裝與維護

安裝要求

確保管道清潔，避免雜質卡住球體。

水平安裝時，閥桿應垂直向上；垂直安裝需確認介質流向。

法蘭連接時，均勻擰緊螺栓，防止泄漏。

操作注意事項

避免過度用力操作，防止損壞閥座。

長期停用后重新啟用前，需檢查密封性能。

維護周期

定期檢查閥桿潤滑情況，補充潤滑脂。

硬密封球閥每2-3年拆解檢查閥座磨損，軟密封球閥依工況縮短周期。


Q41F-20K日標法蘭球閥技術參數總結



日標球閥憑借其高精度、高可靠性和廣泛的適應性，成為工業管道系統的關鍵控制元件。選擇時需根據介質特性、壓力溫度、安裝環境等因素綜合考量，并嚴格遵循JIS標準進行選型與維護，以確保長期穩定運行。正確安裝法蘭球閥是其正常運行的基礎。安裝前，先檢查閥門外觀，確保無損壞、變形，球體轉動靈活。再根據管道的公稱直徑、壓力等級，選擇適配的法蘭球閥。安裝時，將閥門放置在管道連接部位，使閥門兩端的法蘭與管道法蘭精確對齊，注意保持閥門的水平或垂直安裝位置符合設計要求，例如在水平管道上，閥門通常應水平安裝，以保證閥桿操作順暢。然后，使用螺栓將閥門法蘭與管道法蘭緊密連接。在擰緊螺栓時，需遵循對角擰緊原則，分多次逐步擰緊，確保每個螺栓受力均勻，避免因受力不均導致法蘭密封不嚴。同時，要在法蘭之間放置合適的密封墊片，如橡膠墊片、金屬纏繞墊片等，墊片的材質需根據輸送介質和工作溫度選擇，確保良好的密封效果。安裝完成后，不要立即投入使用，先手動操作閥桿，檢查球體轉動是否正常，有無卡滯現象。然后，對整個管道系統進行壓力測試，檢查閥門及管道連接處是否有泄漏，確認無問題后，方可正式使用，保障管道系統安全穩定運行 。



Q41F-20K日標法蘭球閥技術參數操作與維護

1. 操作便捷：高平臺設計使得手動操作或安裝自動化執行器更為方便，適用于遠程控制和自動化系統。

2. 維護簡便：二片式結構便于閥門的拆卸和檢查，密封件的更換簡單快速，減少了維護時間和成本。

3. 安裝注意：安裝時需確保閥門與管道法蘭或螺紋的正確對接，避免因錯位導致的泄露，同時要根據介質特性選擇合適的密封材料。




4.

Q41F-20K日標法蘭球閥技術參數總結

二片式高平臺球閥以其獨特的結構設計，不僅滿足了工業管道系統對高效、可靠和易于維護的需求，還特別適合于需要頻繁操作和自動控制的場合。其高平臺設計、良好的密封性能以及廣泛的適用性，使其成為眾多工業應用中的流體控制組件。
