保溫夾套高溫密封法蘭式球閥核心設計特點

夾套閥門，其設計為雙層結構，使得介質可以在其間流暢地流通，有效維持閥門內部的介質溫度。在工藝過程中，特別適用于防止凝固的場合，例如當介質因結晶溫度或流體溫度下降導致黏度增加甚至流體凝固時。為了確保工藝流程的順利進行，我們需要在調節閥的閥體與上閥蓋處增設保溫夾套裝置。此外，具體形式由工作條件決定。值得一提的是，夾套法蘭，這種常用于夾套管上的法蘭，其技術標準可詳見SH/T501或HG系列法蘭標準。保溫球閥是一種專為需要維持介質溫度的工況設計的閥門，通過在閥體外部集成保溫夾套結構，可通入蒸汽、導熱油或熱水等熱源，有效減少介質在輸送過程中的熱量損失，確保流體溫度穩定。其核心優勢在于節能降耗與工藝穩定性，廣泛應用于石油、化工、食品、制藥等對溫度敏感的行業。

二、保溫夾套高溫密封法蘭式球閥核心設計特點核心設計特點

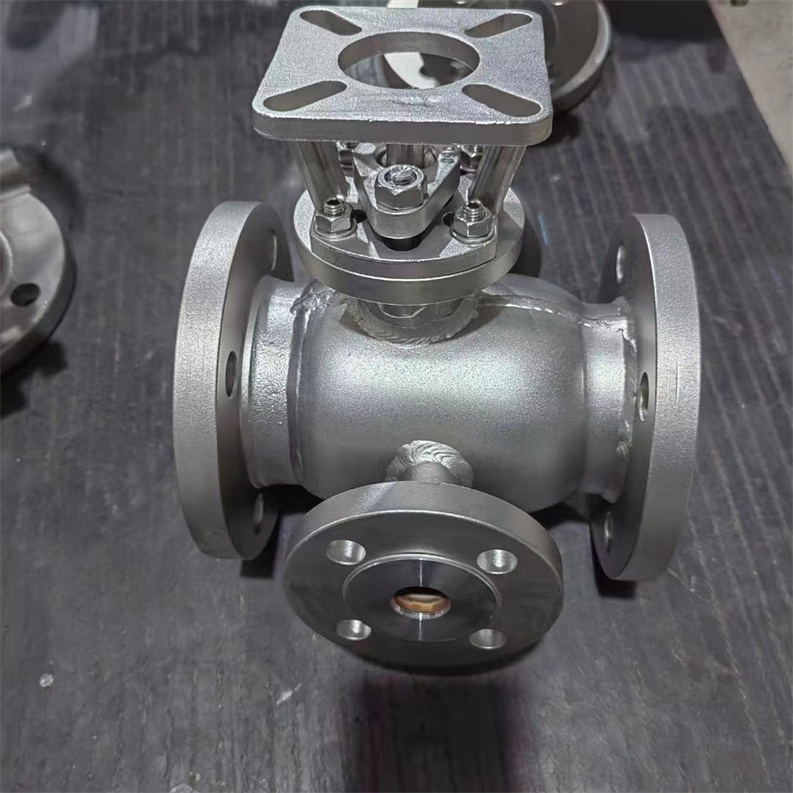

雙層保溫結構

閥體采用內外雙層設計，中間形成密閉夾套腔體，通過外部熱源循環加熱，形成持續保溫層。

夾套與閥體一體化鑄造，消除泄漏風險，確保熱傳導效率。

全通徑流道

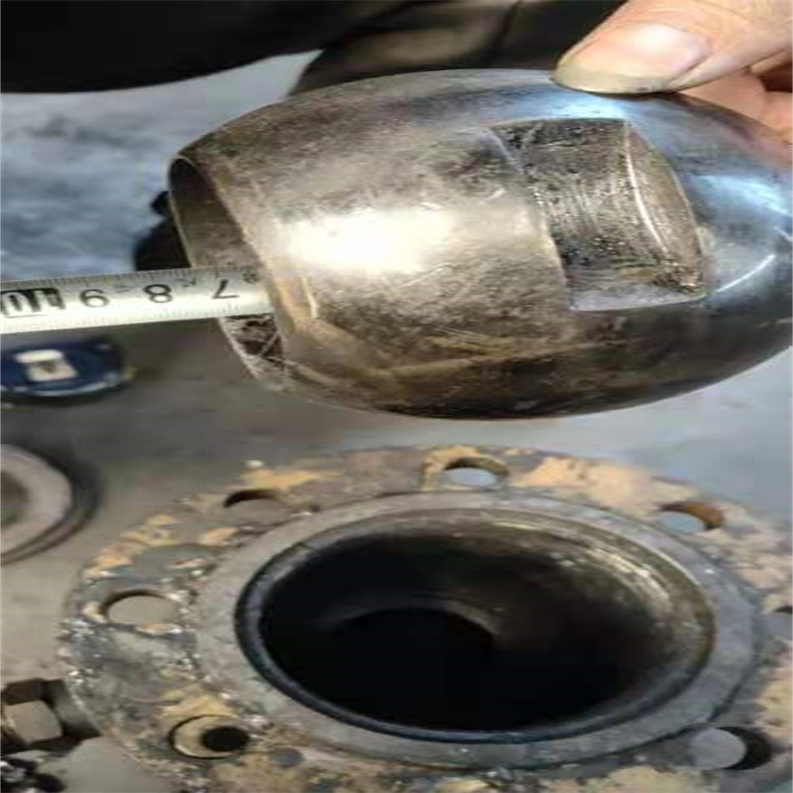

球體通道與管道內徑一致，流阻極低，避免介質因局部收縮導致的溫度分層或結晶風險。

耐溫耐壓材質

閥體可選碳鋼、不銹鋼（304/316L）或特殊合金，適應-196℃（低溫）至+350℃（高溫）工況。

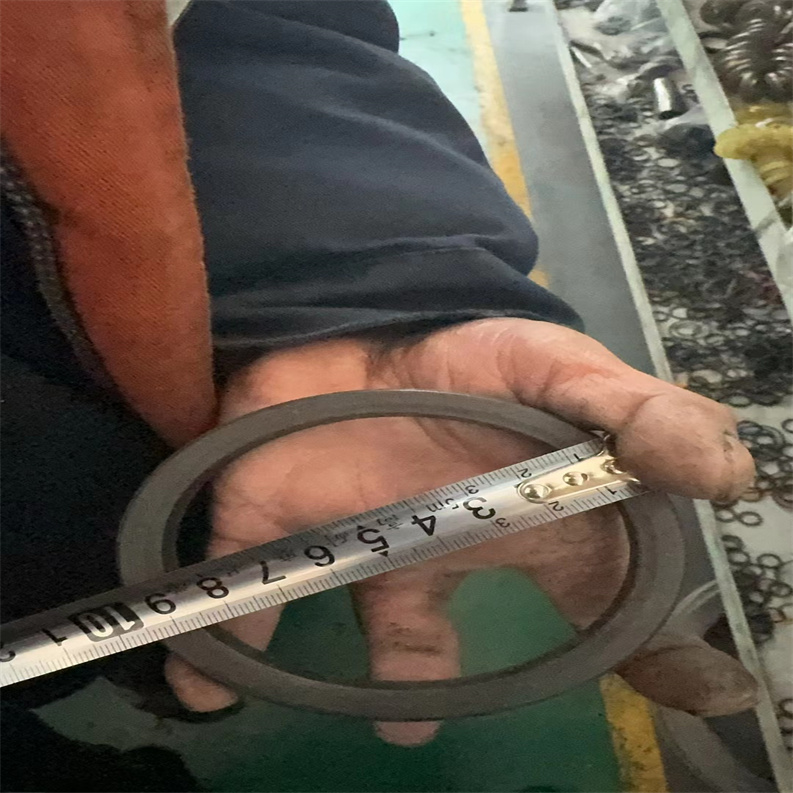

密封件采用PTFE、PPL或金屬硬密封，確保高溫下無泄漏。

靈活操作方式

支持手動、氣動、電動或液動驅動，可配套智能控制系統實現遠程溫度監測與自動調節。

三、保溫夾套高溫密封法蘭式球閥核心設計特點典型應用場景

化工行業

輸送樹脂、聚合物等易凝固介質，防止管道堵塞。

反應釜進料控制，維持反應溫度穩定性。

食品與制藥

巧克力、糖漿等高粘度流體輸送，避免溫度降低導致流動性下降。

滅菌工藝中保持介質高溫狀態，確保產品安全。

石油與天然氣

瀝青、重油等高凝固點介質的長距離輸送，減少加熱站設置。

能源領域

地?zé)崮荛_(kāi)發中，防止高溫地?zé)崃黧w在閥門處散熱損失。

四、保溫夾套高溫密封法蘭式球閥核心設計特點技術優勢

節能效率提升30%+：通過持續保溫，減少介質重復加熱能耗，降低運營成本。

延長設備壽命：避免介質因溫度波動導致的閥體腐蝕或密封件老化。

維護便捷：模塊化設計支持在線更換密封件，減少停機時間。

安全可靠：防爆型執行器可選，適用于易燃易爆環境。

五、保溫夾套高溫密封法蘭式球閥核心設計特點選型建議

溫度范圍：根據介質凝固點與工藝要求，選擇夾套加熱功率（通常按閥體表面積計算，單位：W/m²·K）。

壓力等級：匹配管道系統壓力（如PN16/PN25/PN40），確保閥體強度。

連接方式：法蘭連接（RF/RJ）、對焊連接或螺紋連接，需與管道標準一致。

保溫介質：根據現場熱源條件選擇蒸汽（高溫）、熱水（中溫）或?qū)嵊停煽販兀?/p>

進口保溫球閥通過創新設計將溫度控制與流體閥門功能深度融合，為工業流程提供高效、穩定的解決方案，是提升能源利用率與工藝可靠性的關鍵設備。

保溫夾套高溫密封法蘭式球閥核心設計特點夾套形式介紹

? 部分夾套形式

在某些情況下，若僅需標準法蘭尺寸，且無需全夾套設計，則通常采用部分夾套形式。這種設計僅將中間閥體部分置于夾套內，而連接法蘭則采用閥門的標準尺寸。值得注意的是，夾套閥體與法蘭之間存在一小段無夾套距離，這適用于縮頸夾套管或管道配對法蘭為標準尺寸的場合，如圖1所示。

? 全夾套形式之一

夾套不僅包含閥體，還延伸至法蘭之間，為閥門增加了長度和法蘭尺寸。此類夾套閥門的法蘭面-面尺寸需要與標準匹配，以保證其與標準夾套管的配合使用。例如，一個7.62cm×10.16cm（3″×4″）的夾套球形閥門采用此設計，其法蘭尺寸將增至10.16cm。

? 全夾套形式之二

夾套不僅包裹閥體，還延伸至法蘭之間，其末端恰好抵達法蘭邊緣。法蘭的螺栓孔嵌入夾套之內，通過單頭螺栓與管道的配對法蘭進行穩固連接，適用于縮徑夾套管。此類夾套閥門特別適用于與標準尺寸管道配對法蘭的配套使用，如圖3所示。

? 全夾套形式之三

這種夾套設計同樣包含閥體，并延伸至法蘭之間。與之前的設計相比，這種形式的閥門需要增加其法蘭尺寸，以適應夾套的延伸。盡管如此，其法蘭的面－面尺寸仍保持為標準閥門法蘭的尺寸。例如，對于7.62ｃｍ×10.16ｃｍ的球形閥門，采用這種夾套形式后，其法蘭尺寸需增大至10.16ｃｍ，但閥門法蘭的標準面－面尺寸仍為7.62ｃｍ。這種設計特別適用于與標準夾套管配合使用，且管道系統安裝空間相對較小的場合，如圖4所示。

保溫夾套高溫密封法蘭式球閥核心設計特點閥門的跨接

1.1 ? 水平管道上的跨接

在夾套管線中應用的閥門，通常采用法蘭連接的全夾套閥。跨接管的一端連接閥門，另一端連接另一段夾套管線，確保穩定性和效率。這種方式有助于提高整體管線的效率。

1.2 ? 垂直管道上的跨接

在垂直管道上，夾套閥門的跨接管安裝需考慮流體類型，位置設置上應防止積液和堵塞現象的發生，適應該安裝空間。例如，若跨接管為蒸汽類型，則應確保其進口高于出口，以利于蒸汽的順暢流動；而若是熱水跨接管，則進口應低于出口，以防止熱水倒流。
具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

保溫夾套高溫密封法蘭式球閥核心設計特點主要零件材質表：

技術規范：

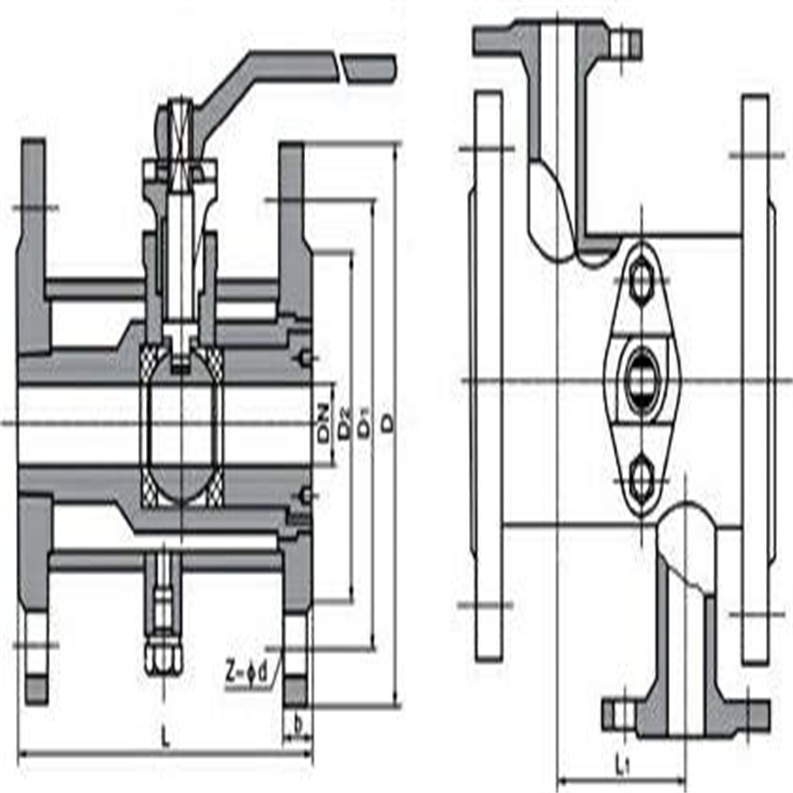

保溫夾套高溫密封法蘭式球閥核心設計特點外形結構圖

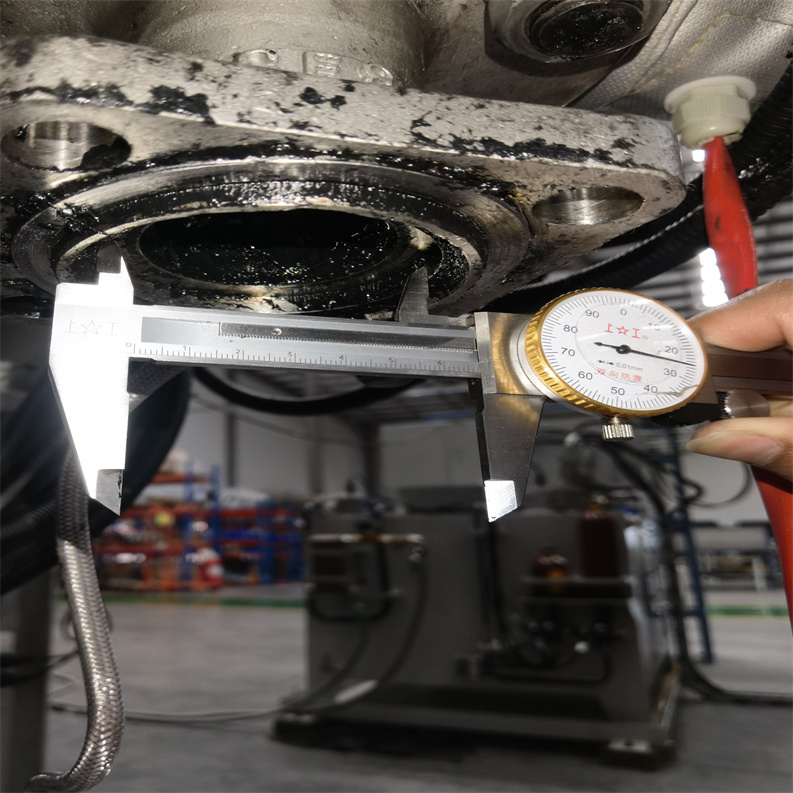

保溫夾套高溫密封法蘭式球閥核心設計特點主要連接尺寸

保溫夾套管閥門在工業生產中扮演著重要角色，特別是在需要保持流體溫度穩定的系統中。那么，保溫夾套管閥門怎么過呢？接下來，我們將從安裝和操作兩個方面進行詳細解答。

一、保溫夾套高溫密封法蘭式球閥核心設計特點保溫夾套管閥門的安裝

1. 準備工作：首先，確保所有安裝工具和材料齊全，檢查閥門和管道是否完好無損。清理管道內部，確保無雜質和污垢。

2. 安裝閥門：按照廠家提供的安裝指南，將保溫夾套管閥門正確安裝在管道上。注意閥門的流向應與管道內的流體流向一致。

3. 連接管道：使用合適的密封材料和連接方式，將閥門與管道緊密連接，確保無泄漏。

4. 測試與驗收：安裝完成后，進行必要的測試，如壓力測試、密封性測試等，確保閥門和管道系統正常工作。

二、保溫夾套高溫密封法蘭式球閥核心設計特點保溫夾套管閥門的操作

1. 開啟與關閉：操作時需緩慢旋轉手輪，避免突然開啟或關閉造成壓力波動。注意觀察閥門和管道的狀態，確保無異常。

2. 調節流量：根據實際需要，通過旋轉手輪調節閥門的開度，從而控制流體的流量。注意保持穩定的操作速度，避免過快或過慢導致流體狀態不穩定。

3. 維護與保養：定期檢查閥門的密封性能和操作靈活性，及時清理雜質和污垢。如發現異常情況，應立即停止使用并聯系專業人員進行維修。

通過本文的介紹，相信讀者對保溫夾套管閥門的安裝和操作有了更深入的了解。正確安裝和操作這種閥門不僅能保證系統的正常運行，還能延長其使用壽命，為工業生產提供有力保障。

保溫夾套高溫密封法蘭式球閥核心設計特點保溫球閥的安裝注意事項如下：

首先，在安裝保溫球閥之前，需對安裝管道進行的清理，確保管道內無雜質、污垢等，以免影響閥門的正常運行和密封性能。管道的平整度和垂直度也應符合要求，以避免因管道安裝不當而給閥門帶來額外的應力，導致閥門損壞或密封失效。

其次，要注意保溫球閥的安裝方向。通常，閥門上會有明確的標識，指示流體的流動方向，必須按照標識正確安裝，否則會影響閥門的工作效率和使用壽命。

再者，密封件的安裝至關重要。要確保密封件完好無損，并正確安裝在閥門的密封部位。在安裝過程中，要避免密封件受到劃傷、扭曲或擠壓等情況，否則會影響密封效果，導致閥門泄漏。

另外，連接管道與閥門時，應使用合適的連接件和密封材料，并按照規定的扭矩進行緊固。過松的連接可能導致泄漏，過緊則可能損壞閥門或管道。

同時，對于需要進行保溫處理的保溫球閥，在安裝時要注意保溫材料的選擇和安裝質量。保溫材料應具有良好的隔熱性能，安裝應牢固、緊密，以防止熱量散失或外界熱量進入，影響閥門的正常工作溫度。

后，在安裝完成后，應進行全面的檢查和調試。檢查閥門的安裝是否牢固，密封是否良好，操作是否靈活等。通過調試，確保閥門能夠正常開啟和關閉，達到預期的使用效果。
