BX43H二通保溫旋塞閥選型指南

BX43H二通保溫旋塞閥選型指南

保溫旋塞閥，顧名思義，是一種集保溫和旋塞閥功能于一身的閥門，主要用于需要對流體進行保溫隔離的管道系統中。它們通常采用優質不銹鋼或合金材料制成，內部結構精巧，配合先進的保溫技術，可以有效防止熱量散失，降低能耗，并確保流體的溫度穩定。

保溫旋塞閥，作為流體控制領域的關鍵元件，其結構設計精妙而實用。首先映入眼簾的，是其堅固的閥體，猶如一位身披鎧甲的勇士，守護著流體的安寧。閥體采用高強度合金材料鑄造，確保了在高壓、高溫等惡劣環境下的穩定性與耐用性。
閥芯，作為保溫旋塞閥的心臟，其設計更是匠心獨運。它像一顆精確的齒輪，在閥體的內部靈活地旋轉，實現流體的開啟與關閉。同時，閥芯表面經過特殊處理，光滑如鏡，極大地減少了流體通過時的阻力，提高了流通效率。
而保溫旋塞閥的保溫功能，則離不開其的保溫層設計。這層保溫層就像一件貼心的羽絨服，緊緊包裹在閥體外側，有效阻止了外界冷空氣的侵入，保持了閥體內部流體的溫度穩定。即使在嚴寒的冬季，保溫旋塞閥也能確保流體的溫度不受影響，保證了工業生產的正常運行。
此外，保溫旋塞閥還配備了精密的密封裝置，就像一道堅不可摧的防線，確保流體在關閉狀態下滴水不漏。這一設計不僅提高了閥門的密封性能，還延長了閥門的使用壽命。
綜上所述，保溫旋塞閥以其堅固的閥體、靈活的閥芯、高效的保溫層和精密的密封裝置，構成了其而主要結構。



BX43H二通保溫旋塞閥選型指南特點：

保溫性能： 采用高性能保溫材料，例如聚氨酯泡沫或礦物棉等，有效隔絕熱量傳導，降低熱量損失，節約能源成本。

密封性強： 閥門采用精密的密封結構，保證工作介質的隔離，避免泄漏和熱量損失。

耐用性高： 使用優質材料和先進工藝制造，具有耐腐蝕、耐高溫、耐磨損等特點，使用壽命長。

操作簡便： 旋塞閥結構簡單，操作方便，可手動或電動控制，便于調節流體流量。

BX43H二通保溫旋塞閥選型指南應用：

保溫旋塞閥廣泛應用于各種需要保溫隔離的管道系統，例如：

電力行業： 電廠鍋爐、汽輪機、熱力管道等需要保溫的系統。

化工行業： 化工生產過程中需要保溫的反應釜、管道、儲罐等。

石油化工行業： 石油、天然氣管道等需要保溫的系統。

食品行業： 食品加工、儲存等需要保溫的系統。

制藥行業： 制藥生產過程中的設備、管道等需要保溫的系統。

建筑行業： 暖通空調系統等需要保溫的系統。



BX43H二通保溫旋塞閥選型指南的國家標準包括以下幾個方面：


一、設計標準：

GB/T 12237-2015《旋塞閥》

二、制造標準：

GB/T 12238-2015《旋塞閥鍛鋼、鑄鋼和不銹鋼門閥、截止閥、旋塞閥、球閥和蝶閥》

三、材質標準：

GB/T 12236-2015《閥門材料》

四、連接標準：

GB/T 9113-2010《鋼制法蘭和法蘭連接件》

五、試驗標準：

GB/T 13927-2016《閥門試驗》



BX43H二通保溫旋塞閥選型指南

需要說明的是，以上標準只是旋塞閥的基本標準，不同應用場合、不同工作條件、不同材質、不同介質等都有相應的特殊標準和要求。因此在選擇和使用旋塞閥時應根據具體情況進行選擇。旋塞閥因啟閉迅速、流阻小的特點，廣泛應用于油田、化工、給排水等領域，檢測需兼顧機械性能與耐磨損性，遵循 GB/T 12240-2008《通用閥門 鐵制旋塞閥》與 GB/T 26146-2010《鋼制旋塞閥》。檢測范圍包括直通式、三通式、四通式旋塞閥，材質涵蓋鑄鐵（HT250）、鑄鋼（WCB）、不銹鋼（304/316）、雙相鋼（2205）等，口徑 DN15-DN500，壓力等級 PN10-PN40，適用溫度 - 29℃至 425℃（依材質而定）。

核心檢測項目及方法：

旋轉力矩測試：在公稱壓力下，采用扭矩傳感器（精度 ±0.1N?m）測定全開 / 全關力矩：

DN≤100：≤30N?m（手動）；

DN150-300：≤50N?m（手動）；

DN350-500：≤80N?m（手動）；

電動 / 氣動旋塞閥需測試動作時間（全開 / 全關≤5 秒），力矩波動≤10% 設定值。

密封性能：液體介質 1.1 倍公稱壓力保壓 5 分鐘無泄漏；氣體介質 0.6MPa 保壓 3 分鐘，泄漏量≤0.01mL/min（DN15-DN200）。

耐磨損性能：在額定工況下完成 1000 次全開全關循環，循環后：

密封泄漏量增量≤50% 初始值；

旋轉力矩增量≤30% 初始值；

塞子與閥體密封面磨損量≤0.1mm（激光測厚儀檢測）。

殼體強度：1.5 倍公稱壓力水壓測試，保壓 5 分鐘，閥體無滲漏或變形。高壓旋塞閥（PN≥25）需增加閥體壁厚檢測（超聲測厚儀，精度 ±0.1mm），偏差≤10% 設計值。

百檢平臺合作實驗室擁有旋塞閥壽命測試臺，可模擬：

介質沖刷（流速 3-5m/s，含砂量 5%）；

壓力波動（±0.5MPa，頻率 1Hz）；

溫度循環（-20℃至 150℃，100 次循環），磨損量測量精度達 0.001mm。

針對特殊行業需求，檢測可拓展：

油田用旋塞閥：依據 SY/T 0599 進行抗硫測試（H?S 分壓 0.3MPa，168 小時無氫致開裂）；

高溫場景：300℃下旋轉力矩變化≤20%（與常溫相比）；

海水環境：2000 小時鹽霧測試（ASTM B117），不銹鋼閥體銹蝕等級≥ISO 10289 8 級。




BX43H二通保溫旋塞閥選型指南主要優點：

（1）適用于經常操作，啟閉快、輕便。

（2）流體阻力小。

（3）結構簡單，相對體積小，重量輕，便于維修。

（4）密封性能好。

（5）不受安裝方向的限制，介質的流向可任意。

（6）振動小，噪聲小。



二通保溫旋塞閥概述：

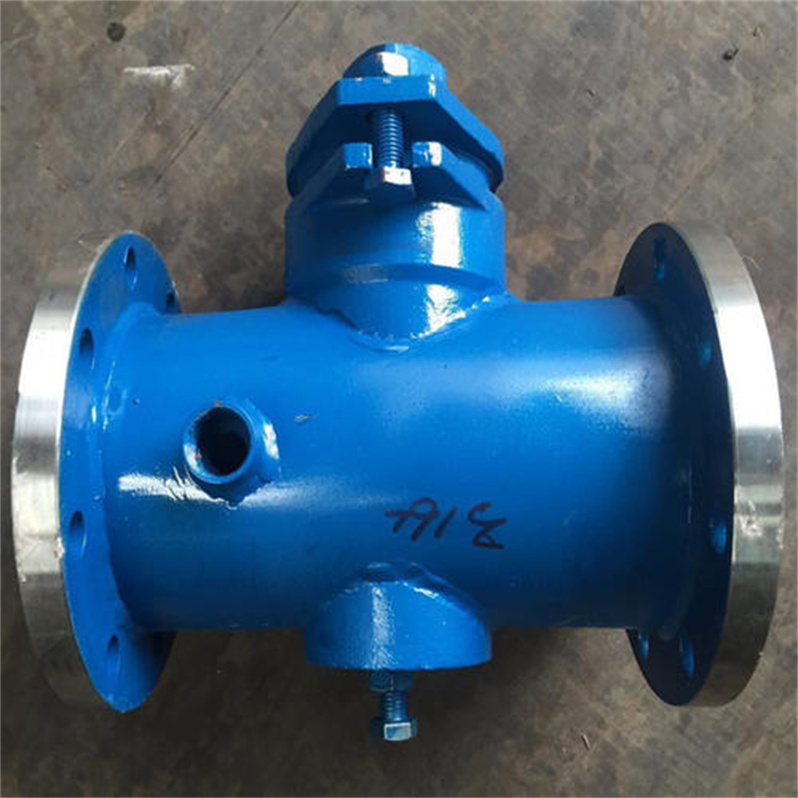

本頁產品展示：二通保溫旋塞閥【制造鋼材：制造鋼材：鑄鋼、304L/R、316L/R不銹鋼】

展示產品型號：BX43W-1.0P/R/C

管道連接方式：法蘭連接

適用介質范圍：硝酸類等、非腐蝕、弱腐蝕

公稱壓力范圍：1.0Mpa/10公斤



二通保溫旋塞閥主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		工作壓力 P（MPa）	適用介質	工作溫度 （℃）
		殼體	密封
BX43W-1.0P	1.0	1.5	1.1	1.0	硝酸類等	≤250
BX43W-1.0C	1.0	1.5	1.1	1.0	非腐蝕、弱腐蝕	≤200




二通保溫旋塞閥主要外形及連接尺寸：



口徑（DN）	L		D	D1	D2	z-φd
20	90	150	105	75	55	4╳14
25	110	160	115	85	65	4╳14
32	115	190	135	100	78	4╳18
40	150	200	145	110	85	4╳18
50	170	220	160	125	100	4╳18
65	220	280	180	145	120	4╳18
80	250	300	195	160	135	4╳18
100	300	340	215	180	155	8╳18
125	350		245	210	185	8╳18
150	400		280	240	210	8╳23
200	450		335	295	265	8╳23
250	530		390	350	320	8╳23
300	580		440	400	368	8╳23




二通保溫旋塞閥主要零部件材料：



零件名稱	閥體、塞子	填料
BX43W-1.0P BX43W-1.0R	不銹鋼	石墨盤根+304
BX43W-1.0C	鑄鋼




由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道例如。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件?！憾ū匦y安裝注意事項』：①、要留有閥柄旋轉的位置。②、不能用作節流。③、帶傳動機構的旋塞閥應直立安裝。




BX43H二通保溫旋塞閥選型指南安裝旋塞閥時，需注意以下幾個方面：

一、BX43H二通保溫旋塞閥選型指南安裝前準備

閥門檢查：安裝前需對旋塞閥進行外觀檢查，確保閥門無損壞、變形、腐蝕等缺陷，閥門的標識應清晰完整，包括型號、規格、壓力等級、介質流向等。同時，檢查閥門的密封性能，可通過手動操作閥門，觀察閥芯與閥座的配合情況，確保關閉時無泄漏。

管道清理：對安裝旋塞閥的管道進行清理，清除管道內的雜物、鐵銹、焊渣等異物，防止在閥門安裝后運行過程中，這些異物進入閥門內部，損壞閥芯或閥座，影響閥門的正常使用。

安裝工具及材料準備：準備好所需的安裝工具，如扳手、螺絲刀、墊片、螺栓等，確保工具齊全且完好。同時，根據管道的連接方式和介質特性，準備相應的密封材料，如墊片、密封膠等。



二、BX43H二通保溫旋塞閥選型指南安裝過程

安裝方向：旋塞閥通常具有明確的介質流向標識，安裝時必須嚴格按照標識方向安裝，確保介質流向與閥門的設計流向一致，否則可能會影響閥門的密封性能，甚至導致閥門損壞。

連接方式

（1）法蘭連接：如果采用法蘭連接，要確保法蘭的安裝位置準確，螺栓孔對齊。安裝時應均勻擰緊螺栓，避免因螺栓受力不均導致法蘭變形，影響閥門與管道的連接密封性。使用的墊片應符合管道系統的壓力和溫度要求，安裝時要確保墊片放置平整，無褶皺、無損壞。

（2）螺紋連接：對于螺紋連接的旋塞閥，在安裝時要確保螺紋的清潔和完好，可適當涂抹密封膠或纏繞生料帶，以增強連接的密封性。在擰緊閥門時，要使用合適的扳手，避免用力過猛損壞螺紋。

（3）焊接連接：采用焊接連接時，要確保焊接質量，焊接前需對焊接坡口進行處理，保證坡口的形狀和尺寸符合焊接工藝要求。焊接過程中要注意控制焊接參數，避免出現焊接缺陷，如氣孔、夾渣、未焊透等。焊接完成后，要對焊縫進行無損檢測，確保焊縫質量合格。

安裝位置：旋塞閥應安裝在便于操作和維護的位置，周圍應留有足夠的空間，以便于對閥門進行操作、檢修和更換。同時，要避免安裝在振動較大的位置，防止振動對閥門的正常使用產生影響。



三、BX43H二通保溫旋塞閥選型指南安裝后檢查

閥門操作檢查：安裝完成后，手動操作旋塞閥，檢查閥門的開啟和關閉是否靈活，有無卡澀、阻力過大等現象。同時，檢查閥門的開度指示是否準確，與實際閥位是否一致。

密封性檢查：在閥門關閉狀態下，進行密封性試驗，可采用打壓試驗或肥皂水檢漏等方法，檢查閥門的密封性能是否良好，確保無泄漏現象。

管道系統檢查：對整個管道系統進行檢查，確保管道連接牢固，無松動、泄漏等現象。同時，檢查管道的支撐和吊架是否安裝正確，能夠滿足管道的重量和熱脹冷縮要求。
